Bạn đã xem nhiều sơ đồ phức tạp và cảm thấy bối rối? Đấu điện không khó, nhưng một sai lầm nhỏ có thể dẫn đến chập cháy hoặc những nguy hiểm khôn lường. Trong 5 phút tới, bài viết này sẽ cung cấp cho bạn sơ đồ và hướng dẫn chi tiết nhất về cách đấu 2 công tắc 2 bóng đèn độc lập, được thiết kế đặc biệt cho người không chuyên, đảm bảo bạn làm đúng và an toàn ngay trong lần đầu tiên. Hãy quên đi những mớ lý thuyết rối rắm và cùng bắt tay vào thực hiện một cách tự tin.

Nội dung bài viết

Ba bước chuẩn bị quan trọng trước khi bắt đầu

Sự chuẩn bị kỹ lưỡng chính là chìa khóa cho thành công và an toàn. 90% các sự cố điện tại nhà xảy ra do bỏ qua giai đoạn này. Đừng vội vàng, hãy dành vài phút để hoàn thành 3 bước dưới đây.

1. Ghi nhớ 3 quy tắc an toàn VÀNG

Ngắt nguồn điện tổng: Luôn ngắt Aptomat (CB) tổng của khu vực bạn làm việc. Đây là bước quan trọng nhất để đảm bảo không có dòng điện chạy trong dây khi bạn thao tác.
Kiểm tra lại bằng bút thử điện: Sau khi ngắt CB, hãy dùng bút thử điện kiểm tra lại tất cả các đầu dây bạn sắp thao tác để chắc chắn 100% không còn điện.
Cách điện tuyệt đối: Mọi mối nối phải được quấn băng keo cách điện kỹ càng, không để hở lõi đồng. Sử dụng các dụng cụ có tay cầm bọc cao su cách điện.

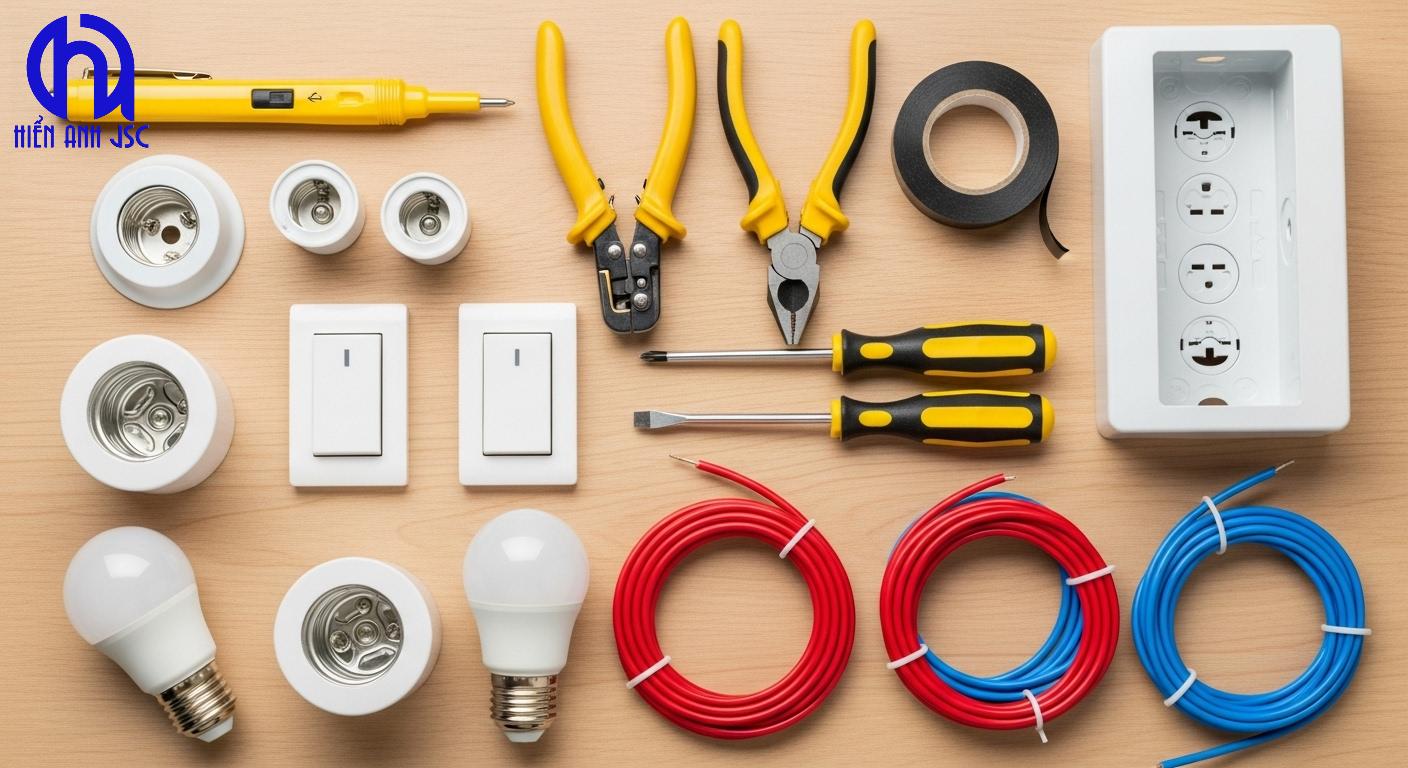

2. Chuẩn bị các dụng cụ cần thiết

Việc chuẩn bị sẵn sàng mọi thứ giúp công việc diễn ra suôn sẻ, không bị gián đoạn để đi tìm đồ.

Bút thử điện (vật bất ly thân)
Kìm tuốt dây điện
Kìm cắt/kìm điện
Tua vít (đầu dẹt và đầu bake)
Băng keo cách điện chất lượng tốt

3. Chuẩn bị các vật tư không thể thiếu

2 bộ công tắc 1 chiều (công tắc 2 cực)
2 đui đèn và 2 bóng đèn
1 bảng điện (táp lô) để lắp công tắc
Dây điện (nên chọn 2 màu khác nhau để phân biệt dây pha và dây trung tính cho dễ)
Hộp nối dây (nếu cần)

Cách đấu 2 công tắc 2 bóng đèn độc lập kèm 2 sơ đồ dễ hiểu

Sơ đồ cách đấu 2 công tắc 2 bóng đèn

Điểm khác biệt của chúng tôi là cung cấp cả sơ đồ nguyên lý (để bạn hiểu logic) và sơ đồ đi dây thực tế (để bạn biết chính xác cần làm gì). Đây là cách tiếp cận giúp người mới bắt đầu cũng có thể thành công.

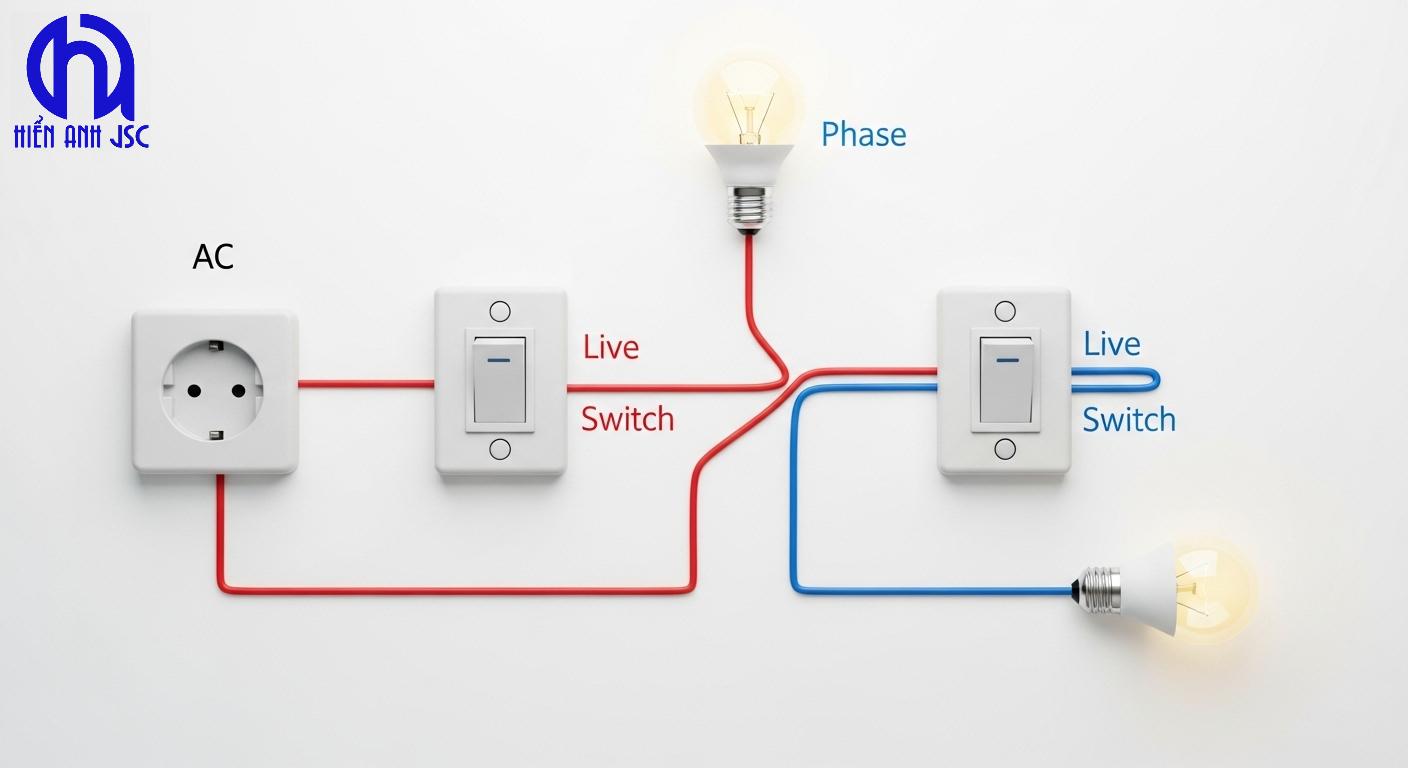

Sơ đồ nguyên lý: đường đi dây nóng nguội

Hãy hình dung mạch điện như một vòng tuần hoàn của dòng nước:

Nguồn điện tổng (từ CB): Gồm 2 dây là Dây Pha (L) – hay còn gọi là dây nóng, dây lửa, và Dây Trung tính (N) – hay còn gọi là dây nguội, dây mát.
Dây Pha (L): Là dây “mang điện”. Dây này sẽ đi qua công tắc trước khi đến đèn. Công tắc đóng vai trò như một cái “van” cho dòng điện đi qua.
Dây Trung tính (N): Là dây “đường về” của dòng điện. Dây này sẽ được đấu thẳng vào một cực còn lại của bóng đèn để khép kín mạch.

Với mạch 2 công tắc 2 bóng đèn độc lập, chúng ta sẽ tạo ra hai vòng tuần hoàn song song, mỗi vòng cho một bộ công tắc – bóng đèn riêng biệt.

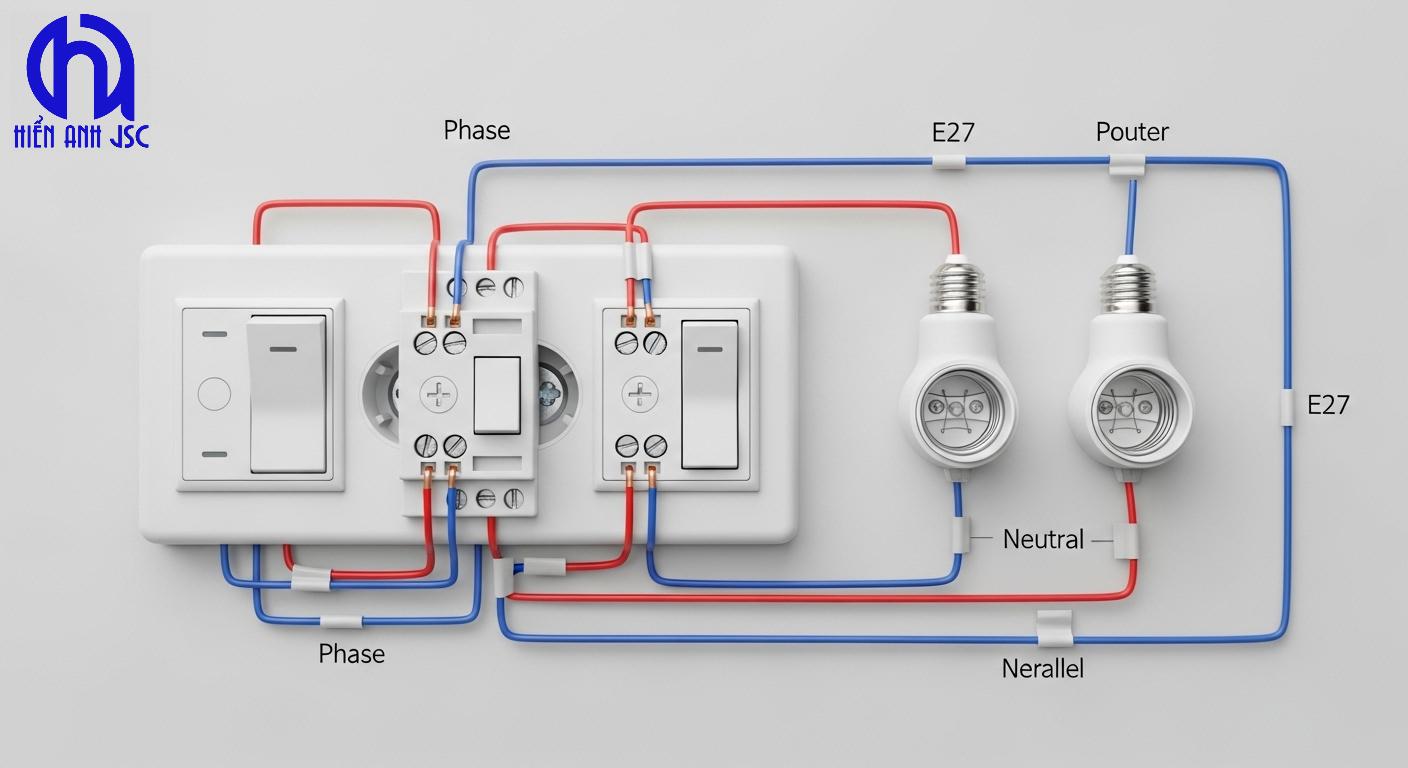

Sơ đồ đi dây thực tế trong hộp điện

Trong thực tế, bạn sẽ thấy các dây được đi trong ống điện và tập trung tại hộp âm tường hoặc bảng điện. Logic đi dây như sau:

Dây Pha (L) từ nguồn sẽ được chia làm 2 nhánh, mỗi nhánh đi vào 1 cực của mỗi công tắc.
Từ cực còn lại của công tắc 1, một dây sẽ đi thẳng đến 1 cực của bóng đèn 1.
Tương tự, từ cực còn lại của công tắc 2, một dây khác sẽ đi đến 1 cực của bóng đèn 2.
Dây Trung tính (N) từ nguồn sẽ được chia làm 2 nhánh, mỗi nhánh nối trực tiếp vào cực còn lại của mỗi bóng đèn (bóng 1 và bóng 2).

Cách nhận biết chính xác dây nóng nguội

Đây là bước cực kỳ quan trọng. Sau khi bật CB tổng, hãy dùng bút thử điện chạm vào lõi đồng của từng dây:

Nếu đèn trên bút thử điện sáng lên, đó là Dây Pha (nóng).
Nếu đèn trên bút thử điện không sáng, đó là Dây Trung tính (nguội).

Lưu ý: Sau khi xác định xong, hãy NGẮT CB TỔNG một lần nữa trước khi bắt đầu đấu nối.

Hướng dẫn 4 bước đấu nối chi tiết

Sau khi đã ngắt điện và chuẩn bị xong, hãy thực hiện theo 4 bước sau:

Bước 1: Cấp nguồn cho công tắc. Lấy dây Pha (nóng) từ nguồn điện, nối vào một con vít ở cầu nối của công tắc 1. Sau đó, dùng một đoạn dây ngắn để nối (còn gọi là “cầu”) từ con vít đó sang con vít tương ứng của công tắc 2. Lúc này, cả 2 công tắc đã được cấp điện đầu vào.
Bước 2: Nối công tắc với đèn. Từ con vít đầu ra còn lại của công tắc 1, bạn kéo một dây đến một cực của đui đèn 1. Tương tự, từ con vít đầu ra của công tắc 2, bạn kéo một dây khác đến một cực của đui đèn 2.
Bước 3: Nối dây trung tính cho đèn. Lấy dây Trung tính (nguội) từ nguồn, nối vào một cực còn lại của đui đèn 1. Từ mối nối này, bạn tiếp tục kéo một đoạn dây nữa đến cực còn lại của đui đèn 2. Như vậy, cả 2 đèn đã có dây nguội chung.
Bước 4: Hoàn thiện và lắp đặt. Kiểm tra lại tất cả các mối nối đã siết chặt chưa, quấn băng keo cách điện cẩn thận. Lắp các thiết bị vào bảng điện, đui đèn và vặn bóng đèn vào.

Kiểm tra mạch và xử lý lỗi thường gặp

Sau khi hoàn thành, hãy bật CB tổng và kiểm tra. Nếu có sự cố, đừng hoảng sợ. Dưới đây là bảng khắc phục sự cố nhanh giúp bạn xác định vấn đề trong 5 phút.

Vấn đề	Nguyên nhân có thể	Cách xử lý
Cả 2 đèn đều không sáng	Aptomat (CB) tổng chưa bật. Hoặc dây Pha/Nguội cấp vào mạch bị lỏng.	Kiểm tra CB tổng. Ngắt điện và siết lại các mối nối dây nguồn.
Một trong hai đèn không sáng	Bóng đèn cháy. Mối nối đến đèn đó bị lỏng. Đấu sai dây ở công tắc tương ứng.	Thử thay bóng đèn mới. Ngắt điện và kiểm tra lại các mối nối từ công tắc đến đèn bị lỗi.
Bật công tắc này, đèn kia sáng (ngược)	Đấu nhầm dây đầu ra từ công tắc. Dây của công tắc 1 lại nối vào đèn 2 và ngược lại.	Ngắt điện, tháo công tắc ra và đổi lại 2 dây đầu ra cho đúng với đèn tương ứng.
Bật CB lên thì bị nhảy (sập CB)	NGUY HIỂM: Chập mạch. Có thể do 2 đầu dây Pha và Nguội chạm vào nhau ở một mối nối nào đó.	Ngắt CB ngay lập tức. Tháo toàn bộ các mối nối ra, kiểm tra kỹ xem có chỗ nào bị hở, chạm chập không và quấn băng keo lại cẩn thận.

Một số các câu hỏi thường gặp nhất

Dưới đây là một số thắc mắc phổ biến mà những người tự lắp đặt lần đầu hay gặp phải.

Có thể dùng chung dây trung tính cho cả hai bóng đèn không? Hoàn toàn có thể. Như trong hướng dẫn ở Bước 3, việc nối dây trung tính chung cho cả hai bóng đèn là cách đấu nối tiêu chuẩn, giúp tiết kiệm dây và làm cho mạch điện gọn gàng hơn.
Cách đấu này có cần thêm thiết bị bảo vệ không? Mạch điện này được bảo vệ bởi Aptomat (CB) tổng của phòng hoặc của cả nhà. Việc sử dụng CB là bắt buộc để bảo vệ hệ thống khỏi nguy cơ quá tải, chập cháy.
Tôi có thể nâng cấp lên công tắc thông minh từ mạch này không? Có, và đây là một xu hướng rất phổ biến. Thị trường công tắc thông minh tại Việt Nam đang phát triển mạnh mẽ. Để nâng cấp, bạn chỉ cần thay thế công tắc cơ bằng công tắc thông minh. Lưu ý rằng một số loại công tắc thông minh sẽ cần cả dây Pha (nóng) và dây Trung tính (nguội) để hoạt động, vì vậy bạn có thể cần kéo thêm dây nguội đến hộp công tắc.

Tổng kết

Qua hướng dẫn chi tiết trên, hy vọng bạn đã hoàn toàn tự tin để thực hiện cách đấu 2 công tắc 2 bóng đèn độc lập một cách an toàn và chính xác. Chìa khóa thành công nằm ở việc chuẩn bị kỹ lưỡng, nắm vững các quy tắc an toàn, hiểu rõ sơ đồ nguyên lý và thực hiện cẩn thận từng bước. Việc tự tay hoàn thành một công việc điện trong nhà không chỉ giúp tiết kiệm chi phí mà còn mang lại cảm giác chủ động và sự am hiểu về chính ngôi nhà của mình.
